png透明圖標在串口屏上的應用
分享到:
點擊次數:
更新時間:2021-12-18 11:29:05 【
打印此頁
】 【
關閉
】
導讀:
優秀的UI設計,離不開串口屏的軟硬件支持,同樣也離不開精美的圖片圖標素材和合適的文件格式。常用的圖標格式有bmp、jpg、png三種格式,特點也各不相同。png圖標支持透明顯示效果,可以為圖像定義不同的透明層次,使得彩色圖像的邊緣能與任何背景平滑地融合,從而徹底地消除鋸齒邊緣。而jpg/bmp圖標不支持透明層次定義,在需要用到透明顯示時,只能采取濾除指定背景顏色的方法實現,就會導致圖標邊沿與背景融合不順暢,甚至出現鋸齒等現象。
SDWb、SDWap系列串口屏均支持png格式的圖標。
一、VGUS組態軟件中如何使用png圖標
在VGUS組態軟件中,任何與圖標相關的控件均支持png格式的圖標顯示。用戶端無需任何修改,只需要在上位機開發軟件中,添加相應的素材即可??丶脑O(shè)置方法與以前一致,只需要設置對應圖標文件和圖標ID號。
png圖標素材以及變量圖標控件設置分別如圖1、圖2所示。
圖1 圖標素材文件列表示意圖

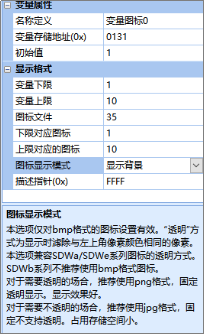

圖2 變量圖標控件屬性設置
二、png圖標應用案例
2.1 滑動調節背光亮度
圖3所示為滑動調節背光亮度的案例,由滑塊控件和進度條控件組合設計實現。設計中用到了兩個png格式的圖標,一個是圓形的滑塊圖標,另一個是長條形的藍色進度條圖標。圖中滑塊圖標和進度條圖標的邊緣都能夠自然的和背景融合在一起。
圖3 透明圖標在滑塊、進度條控件上的應用展示
圖4 滑塊圖標素材
圖5 進度條圖標素材
2.2 表盤應用案例
圖6所示為表盤應用案例,該案例通過圖標旋轉控件實現,需要一張帶刻度的背景圖片,一張png格式的指針圖標。由于指針采用的是png格式圖標,指針與背景能夠完美的融合在一起。

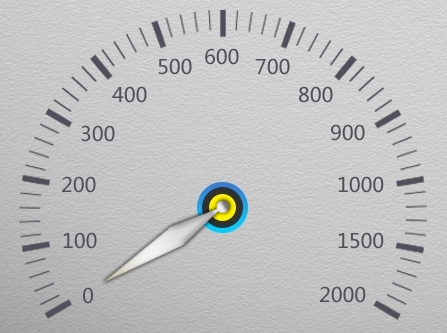

圖6 透明圖標在旋轉圖標控件上的應用展示
圖7 表盤指針?biāo)夭?/span>
2.3 表盤時鐘應用案例
圖8所示為表盤時鐘應用案例,該案例通過表盤時鐘控件設計實現,圖中使用了一張帶時間刻度的背景圖片,時針、分針、秒針三張png格式圖標。由于使用的是png格式圖標,所以時針、分針、秒針圖標能夠很好的與背景圖標融合。

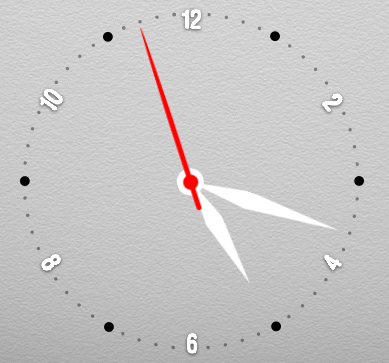

圖8 透明圖標在表盤時鐘控件上的應用展示

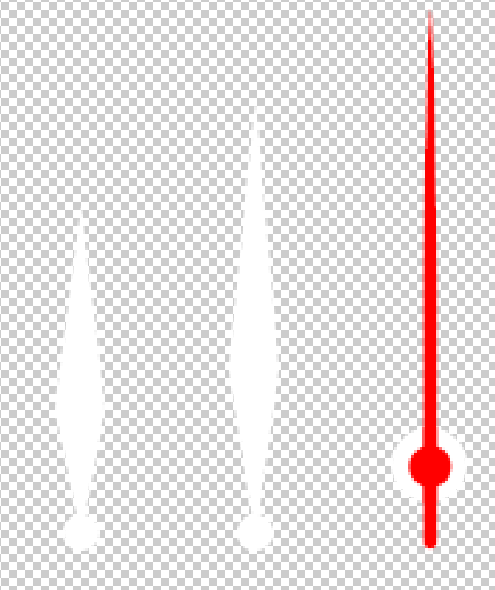

圖9 表盤時鐘指針圖標素預覽
2.4 藝術字應用
圖10為藝術字控件應用效果展示,該案例需要使用0-9數字對應的png格式圖標。由于圖標全部采用了png格式,所以能夠很好的與背景圖片融合。

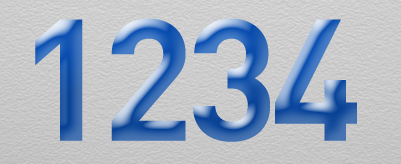

圖10 透明圖標在藝術字控件上的應用展示

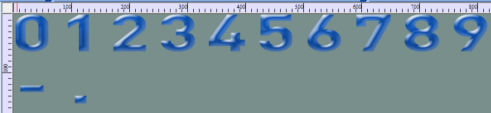

圖11 藝術字png圖標素預覽
